52系列Maniflex匯流排, 高純氣體模塊化集管系統
規格：圖示型號52B1232-01-580
單位：
瀏覽次數：216
性能標簽：

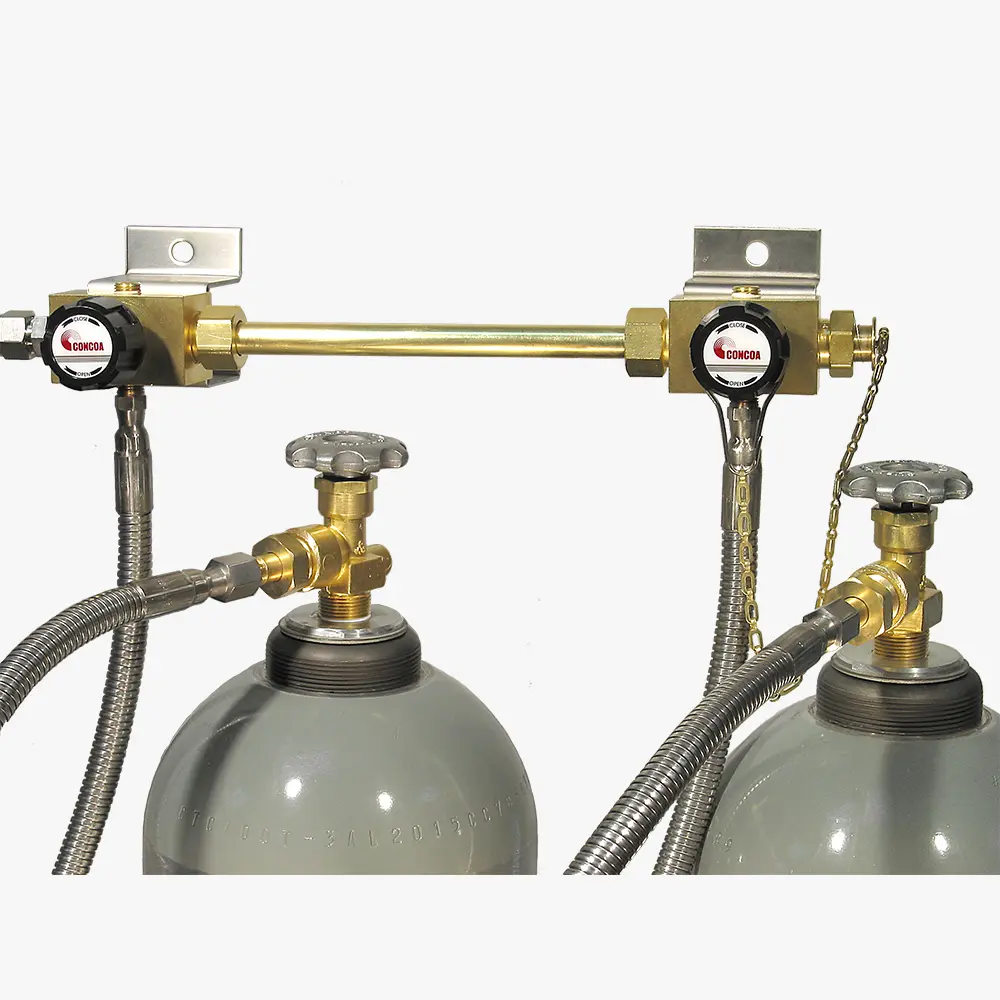

52系列Maniflex匯流排, 高純氣體模塊化集管系統, 圖示型號52B1232-01-580, 52系列黃銅、鍍鉻黃銅或不銹鋼模塊化匯流排
產品詳細描述
52B（黃銅, Brass）、52C（鍍鉻黃銅，Chrome-plated brass）和52S（不銹鋼，Stainless steel）系列匯流排系統是模塊化氣體分配系統，可以連接到調壓閥、雙調壓閥開關、CONCOA自動切換系統、CONCOA的IntelliSwitch電子切換系統或任何其他具有1/2"FNPT或1/4"FNPT入口端子的系統。模塊化氣體分布系統允許用戶調整系統的入口容量，這樣氣瓶的更換就不會那么頻繁。CONCOA匯流排系統允許將無限數量的匯流排站連接到單個集管，提供更安全、更高效的氣體輸送，消除壓力波動、停機和浪費氣體。
主要特征
- 銀釬焊或TIG焊接連接器可防止污染
- 一體式隔膜閥允許獨立關閉功能
- 金屬對金屬接頭可實現無泄漏組裝，便于運輸
- 模塊化設計允許靈活的現場安裝
- 可擴展的系統配置支持系統增長能力
主要性能
- 最大入口壓力：3500PSIG（240BAR）
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 集管：外徑0.625 x壁厚0.188（黃銅）；0.625外徑x 0.095壁（不銹鋼）
- 隔膜閥體：黃銅、鍍鉻黃銅或不銹鋼棒材
- 隔膜閥座：PCTFE
- 隔膜閥桿：303/304不銹鋼
- 膜片：Elgiloy®
- 柔性軟管：316L不銹鋼；氧氣用蒙乃爾合金®內芯
- 符合性：CRN OH15806.5
尺寸

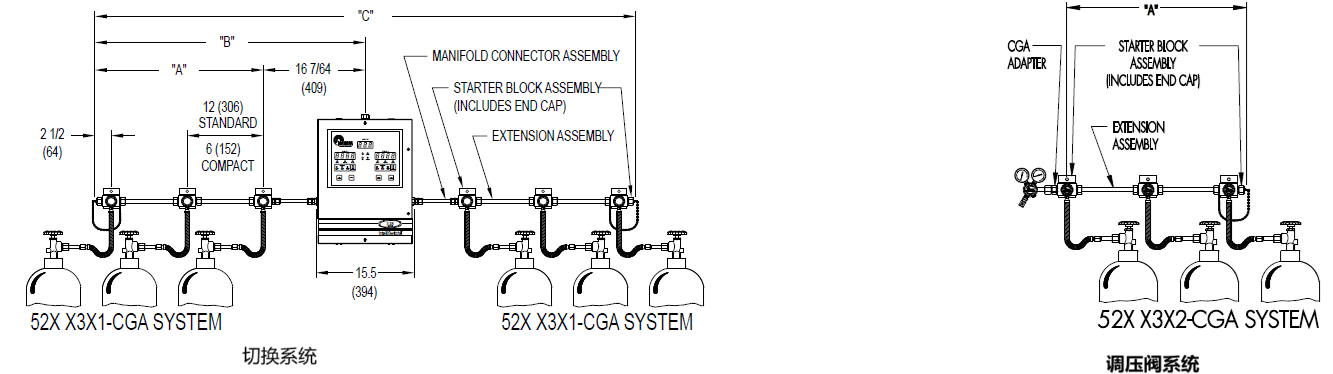

| 尺寸圖 (“A", “B", “C" 參見下圖指定的長度) | ||||||||||
| 每側氣瓶數 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| “A"標準(單排) | 2.5" (68mm) |
14.5" (368mm) |
26.5" (673mm) |
38.5" (978mm) |
50.5" (1283mm) |
62.5" (1588mm) |
74.5" (1892mm) |
86.5" (2197mm) |
98.5" (2502mm) |
110.5" (2807mm) |
| “B"標準(單排) | 18.6" (472mm) |
29.6" (752mm) |
42.6" (1082mm) |
54.6" (1387mm) |
66.6" (1692mm) |
78.6" (1996mm) |
90.6" (2301mm) |
102.6" (2606mm) |
114.6" (2911mm) |
126.6" (3216mm) |
| “C"標準(單排) | 37.3" (947mm) |
59.3" (1506mm) |
85.3" (2167mm) |
109.3" (2776mm) |
133.3" (3386mm) |
157.3" (3995mm) |
181.3" (4605mm) |
205.3" (5215mm) |
229.3" (5824mm) |
253.3" (6434mm) |
| 重量標準(黃銅, 單排) | 3.45 lbs (1.56 kg) |
7.07 lbs (3.21 kg) |
10.69 lbs (4.85 kg) |
14.31 lbs (6.49 kg) |
17.93 lbs (8.13 kg) |
21.55 lbs (9.77 kg) |
25.17 lbs (11.42 kg) |
28.79 lbs (13.05 kg) |
32.41 lbs (14.7 kg) |
36.03 lbs (16.34 kg) |
| 重量標準(不銹鋼, 單排) | 3.33 lbs (1.51 kg) |
6.45 lbs (2.92 kg) |
9.57 lbs (4.34 kg) |
12.69 lbs (5.76 kg) |
15.81 lbs (7.17 kg) |
18.93 lbs (8.59 kg) |
22.05 lbs (10 kg) |
25.17 lbs (11.4 kg) |
28.29 lbs (12.83 kg) |
31.41 lbs (14.25 kg) |
| “A"緊湊型 (單排) | 2.5" (68mm) |
8.5" (216mm) |
14.5" (368mm) |
20.5" (521mm) |
26.5" (673mm) |
32.5" (826mm) |
38.5" (978mm) |
44.5" (1130mm) |
50.5" (1283mm) |
56.5" (1435mm) |
| “B"緊湊型 (單排) | 18.6" (472mm) |
24.6" (625mm) |
29.6" (752mm) |
36.6" (930mm) |
42.6" (1082mm) |
48.6" (234mm) |
54.6" (1372mm) |
60.6" (1539mm) |
66.6" (1692mm) |
72.6" (1844mm) |
| “C"緊湊型 (單排) | 37.3" (947mm) |
49.3" (1252mm) |
59.3" (1506mm) |
73.3" (1862mm) |
85.3" (2167mm) |
97.3" (2471mm) |
109.3" (2776mm) |
121.3" (3081mm) |
133.3" (3386mm) |
145.3" (3691mm) |
| 重量緊湊型 (黃銅, 單排) | 3.45 lbs (1.56 kg) |
6.62 lbs (3.00 kg) |
9.79 lbs (4.44 kg) |
12.96 lbs (5.88 kg) |
16.13 lbs (7.32 kg) |
19.3 lbs (8.75 kg) |
22.47 lbs (10.19 kg) |
25.64 lbs (11.63 kg) |
28.81 lbs (13.07 kg) |
31.98 lbs (14.50 kg) |
| 重量緊湊型 (不銹鋼, 單排) | 3.33 lbs (1.51 kg) |
6.27 lbs (2.84 kg) |
9.21 lbs (4.18 kg) |
12.15 lbs (5.51 kg) |
15.09 lbs (6.84 kg) |
18.03 lbs (8.18 kg) |
20.97 lbs (9.51 kg) |
23.91 lbs (10.84 kg) |
26.85 lbs (12.18 kg) |
29.79 lbs (13.51 kg) |
訂貨信息
| 52X | A | B | C | D | -CON |
| 系列 | 方向 | 站數 | 軟管類型 | 出口接頭 | 軟管接頭 |
| 52B黃銅 | 1: 標準型單排 (右側或左側)(1個氣瓶/站) | 0: 0 | 0: 無 | 1: 1/4" FPT | CGA DIN 477 |
| 52C鍍鉻黃銅 | 2: 標準型雙排 (右側或左側)(2個氣瓶/站) | 1: 1 | 2: 24" (600mm)316不銹鋼柔性軟管，帶止回閥 | 2: 氣瓶轉接頭 | BS 341 |
| 52S不銹鋼 | 3: 標準型單排復式 (右側及左側)(1個氣瓶/站) | 2: 2 | 3: 36" (900mm) 316不銹鋼柔性軟管，帶止回閥 | 其它可用接頭 | |
| 4: 緊湊型單排 (右側或左側)(1個氣瓶/站) | 3: 3 | 6: 72" (1800mm) 316不銹鋼柔性軟管，帶止回閥 | |||
| 5: 緊湊型雙排 (右側或左側)(2個氣瓶/站) | 4: 4 | ||||
| 6: 緊湊型型單排復式 (右側及左側)(1個氣瓶/站) | 5: 5 | ||||
| 6: 6 | |||||
| 7: 7 | |||||
| 8: 8 | |||||
| 9: 9 | |||||
| A: 11 | |||||
| B: 12 | |||||
| C: 13 | |||||
| D: 14 | |||||
| E: 15 |
