PYROINC系統綜述--用紅外熱像儀監控燃燒室溫度
規格：PYROINC, 非接觸爐溫測試儀
單位：
瀏覽次數：2281
性能標簽：
PYROINC系統綜述--用紅外熱像儀監控燃燒室溫度, 非接觸爐溫測試儀 , 爐溫分析儀 , 特制吹掃系統, 可耐環溫1800°C
產品詳細描述
PYROINC – 用紅外熱像儀監控燃燒室溫度，非接觸爐溫測試儀
德國DIAS紅外熱像系統PYROINC非接觸測溫熱成像系統，特別設計用于燃燒室溫度的測溫及熱成像，最高耐溫1800°C
特別制造的吹掃系統和冷卻探針，較長的服務壽命

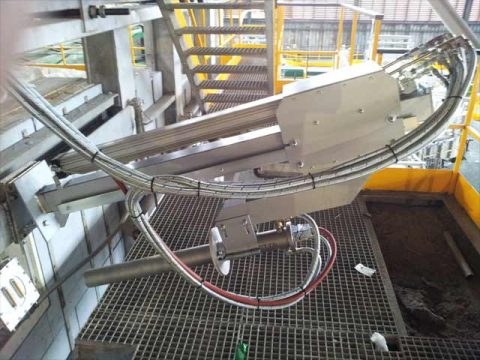

PYROINC紅外熱成像系統 裝配有自動進出伸縮系統，安裝于燃燒室側墻
PYROINC燃燒室熱像系統為特制的紅外熱像測溫系統，非常堅固耐用，用于測量溫度在400-1800°C的燃燒室溫度及熱成像。該系統具有一個帶電動調焦的內窺鏡鏡頭，且鏡頭前有保護窗口。紅外熱像儀和內窺鏡都安裝于水冷不銹鋼探針冷卻套內，而PYROINC endoscope型號的探針冷卻套的直徑非常小巧。都可以用采用氣冷。

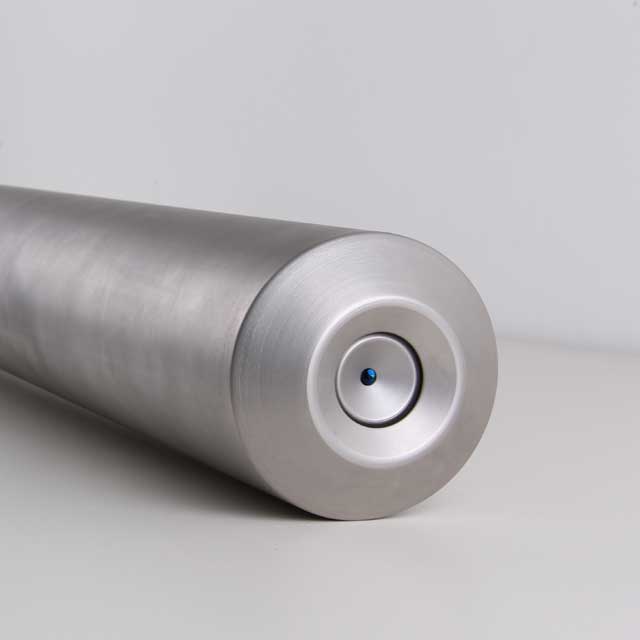

PYROINC帶水冷

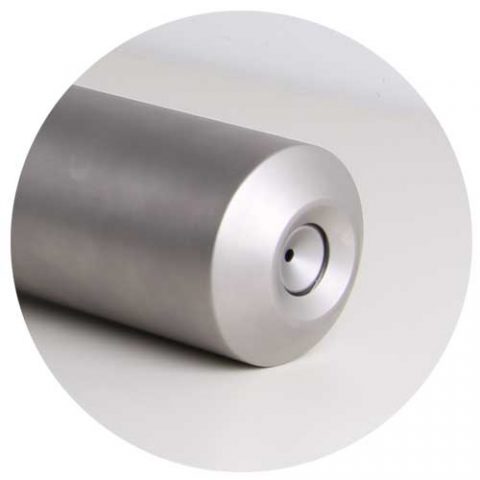

PYROINC endoscope帶氣冷

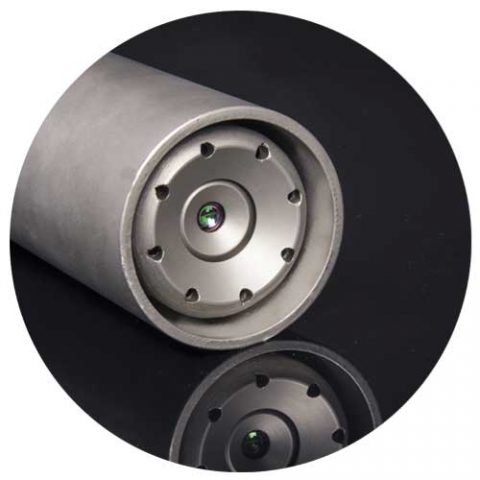

PYROINC endoscope帶水冷或氣冷的內窺鏡

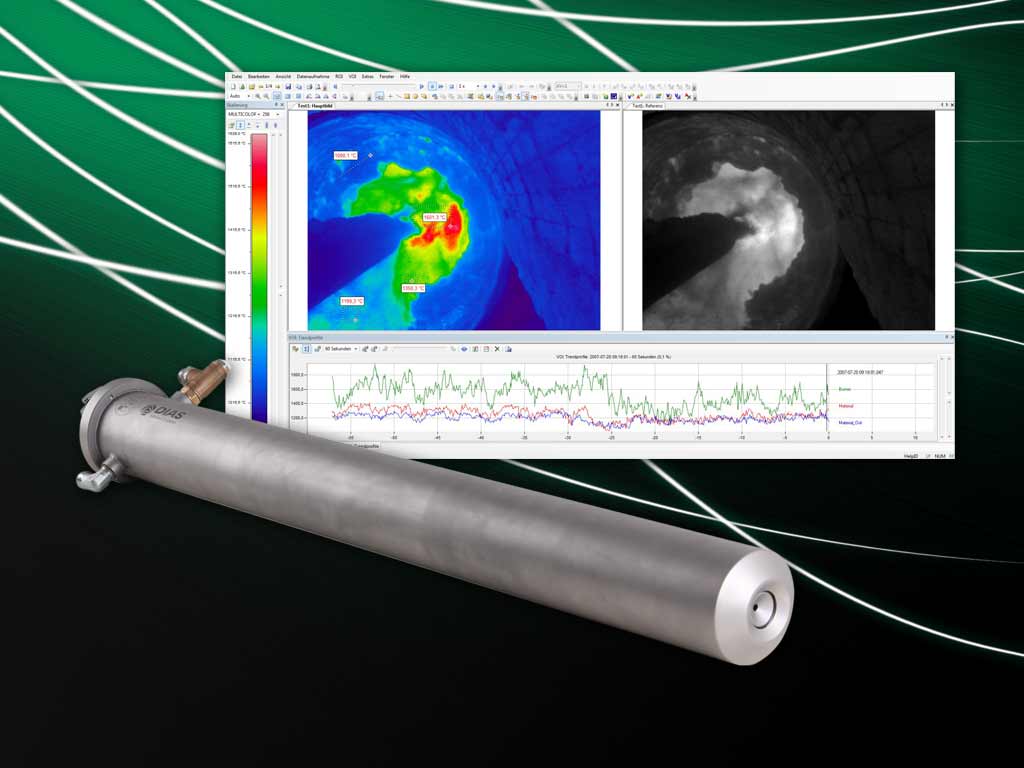

大型PYROINC系統帶保護窗口的管道鏡頭
紅外輻射的入口處為特制的氣體吹掃系統，直徑非常小。這樣探針冷卻套可以直接通過燃燒室墻開孔處插(入、拔)出。 因為具有自動伸縮系統，整個系統可以確保耐高溫，可以放置于特殊的位置。
探針冷卻套前面部位可以耐1800 °C的高溫，根據實際使用和操作情況，服務壽命在2-10年。
燃燒室紅外熱像系統PYROINC的優點
-
僅一個較大的測溫范圍
-
工業上連續使用和操作(服務壽命2-10年)
-
自動進出(伸縮)系統：斷水或斷氣時
-
帶電動調焦的內窺鏡鏡頭
-
特殊應用時采用特殊鏡頭
-
探針鏡頭帶水冷或氣冷
-
特別定制的吹掃系統
-
Endoscope型號帶很小的探針直徑
型號一覽及鏈接: PYROINC燃燒室紅外熱像系統
主要有3個基本型號。詳見表格中各型號的PDF文件。
2024-03-18日新增PYROINC 1920N endoscope及PYROINC 1600N endoscope的溫度范圍到6個溫度范圍。
| 系統型號 | 傳感器 分辨率 |
測溫范圍 | 光譜范圍 | 應用舉例 |
|---|---|---|---|---|
| PYROINC 1920N endoscope 及 PYROING 1600N endoscope |
1920 x 1080像素 或 1600 x 1200像素 |
650~900°C |
0.8~1.1 µm | 玻璃模具測溫、玻璃熔窯融化工段耐火磚測溫控制、水泥回轉窯在線燒結區溫度監控 |
| PYROINC 768N | 768 x 576 像素 | 600 ~ 1500 °C 或 800 ~ 1800 °C |
||
| PYROINC 768N endoscope | 768 x 576 像素 | 800 ~ 1800 °C | ||
| PYROINC 320N endoscope | 320 x 256 像素 | 400 ~ 1200 °C | 1.4~1.6 µm | |
| PYROINC 320F 和 PYROINC 640F |
320 x 240像素 或 640 x 480 像素 |
600 ~ 1250 °C | 約3.9 µm | 透過火焰測溫控制燃燒器；監測化工、燃煤電廠、造紙、紙漿類燃燒室不允許的結渣 |
| PYROINC 320F endoscope 和PYROING 640F endoscope |
320 x 240像素 或 640 x 480像素 |
800 ~ 1600 °C | ||
| PYROINC 640LF | 640 x 480像素 | 400 ~ 1250 °C | 10.6 µm | 鋁和鋅回收狀態監控 |
熱像圖會揭示燃燒室的薄弱環節
PYROINC 380LF的熱像圖，鋅回收過程中的結塊清晰可見

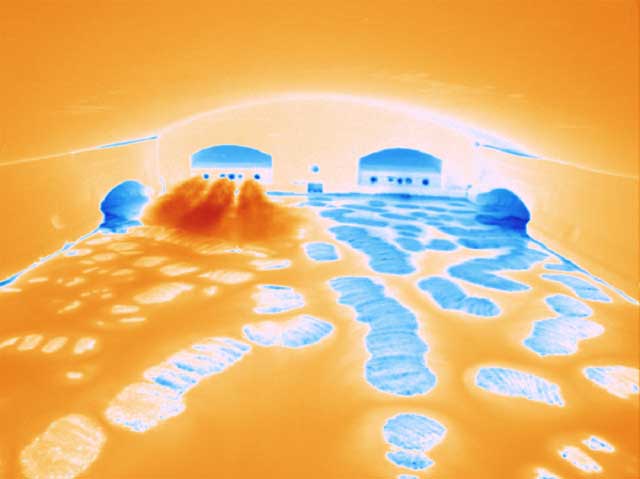

PYROINC 768N熱像圖，高分辨率熱像圖顯示玻璃熔窯(燃燒室)中的熔融玻璃

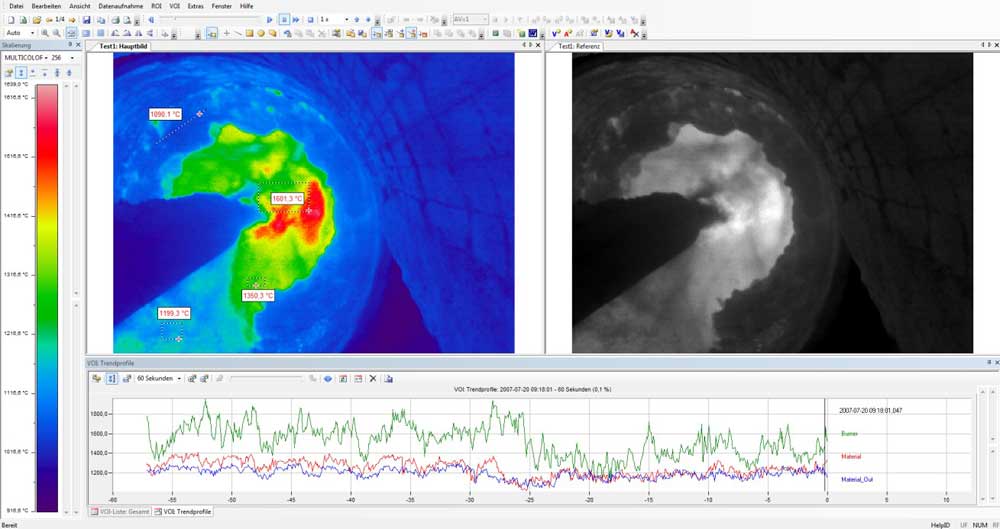

用PYROINC軟件表示熱像圖和評估(譬如: 回轉窯燃燒室)
